SRT-1（F） 表面粗糙度測量?jī)x

SRT-1(F) 表面粗糙度測量?jī)x特點：

● 設計新穎，結構緊湊，經濟耐用。

● 可用于檢測不同形狀表面的粗糙度，包括： 平面、外圓、內孔、凹槽及其他較難 測量的表面。

● 既可在車間現場使用，也適用于計量室和實驗室。

● 傳感器可在內置或轉出至90 °、180 °及270 °進行測量，可輕松滿足不同狀況下的檢測要求。

● 儀器可在垂直甚至倒置的狀態下進行操作。

● 參數：Ra: 輪廓算術平均值  Ry /Rmax: 輪廓zui大峰谷值  Rz: 5個zui大峰谷值的平均值

● 符合ISO, DIN,ANSI,JIS 標準.

● 頂置液晶數字顯示，讀數方便.

● 測量結果公/英制可選擇.

● 可配置標準RS-232輸出端口，將測量結果輸出至微型打印機或電腦.





SRT-1(F) 表面粗糙度測量?jī)x技術參數：

測量參數	Ra，Rz，Ry
測量范圍：	Ra：0.05μm ~ 9.99μm /2μ" ~ 400μ" Rz ，Ry/Rmax：0.2μm ~25.0μm/8μ" ~999μ"
顯示分辨率	0.01μm /1μ"
取樣長度 (λC)	0.25 mm ,0.8mm,2.5 mm可選
測量行程及評定長度	1\3\5倍取樣長度（取樣長度2.5mm時為2倍）
系統示值誤差：	±10%
示值重復性	≤6%
傳感器類型	高精度壓電晶體
針尖角度	90°
觸針針尖半徑	金剛石觸針，10μm，5μm可選
導頭	超耐磨紅寶石導頭，導頭半徑大于40mm
顯示器	3位數字液晶顯示
電源	9V 高性能堿性電池
電池容量	約3000次測量
標準	兼容ISO，JIS，ANSI，DIN標準
儀器外形尺寸	145mm*85mm*33mm
儀器重量	約450克



SRT-1(F) 表面粗糙度測量?jī)x標準配置：

◇驅動運算顯示器（主機） ◇F型標準傳感器

◇標準樣板                      ◇校準墊塊

◇螺絲刀                         ◇說明書

◇手提箱                         ◇堿性9V電池



SRT-1(F) 表面粗糙度測量?jī)x選配件：

● 小立柱工作臺配套使用小立柱，可使測量更方便、更穩定，尤其適用于檢測內孔、凹槽等較難測量的表面。

尺寸：135 mm *80 mm *210 mm

● 數據輸出（訂貨時預定，改進型）

儀器可選配RS232接口，將測量結果輸出至打印機或通過電腦WINDOWS通訊軟件超級終端接收并保存。

● 大立柱工作臺

450mm*250mm*70mm花崗巖平板，300mm可升降立柱，可90º旋轉的儀器安裝板，可方便、可靠地檢測外圓、內孔、凹槽及傾斜面等復雜形狀表面的粗糙度。亦可配置十字，傾斜工作塊，方便小型零件的放置和檢測。

● 傳感器 –用于不同工件表面的粗糙度的測量

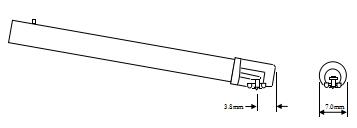

1．標準傳感器（SFP-2001 or SFP-2002）



大多數的表面粗糙度測量使用SFP-2001型，標準的圓錐形金剛石觸針，R= .0004"/10µm ； SFP-2002 型，R= .0002"/5µm 。用于檢測平面、外圓，直徑不小于60 的內孔，以及曲軸等。

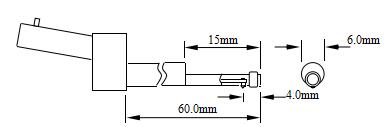

2 . 內孔（小孔）傳感器-----測量?jī)?nèi)孔表面的粗糙度，zui小內孔孔徑5mm，zui深長度15.0mm ，孔徑大于10mm時，zui深長度60mm。

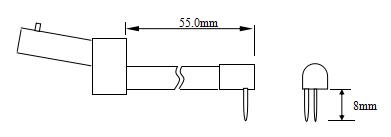

3．凹槽傳感器------測量凹槽或盲孔底部的粗糙度，窄槽：槽寬大于3 mm，zui大深度為8mm；寬槽：槽寬大于8 mm，zui大深度為15mm。
